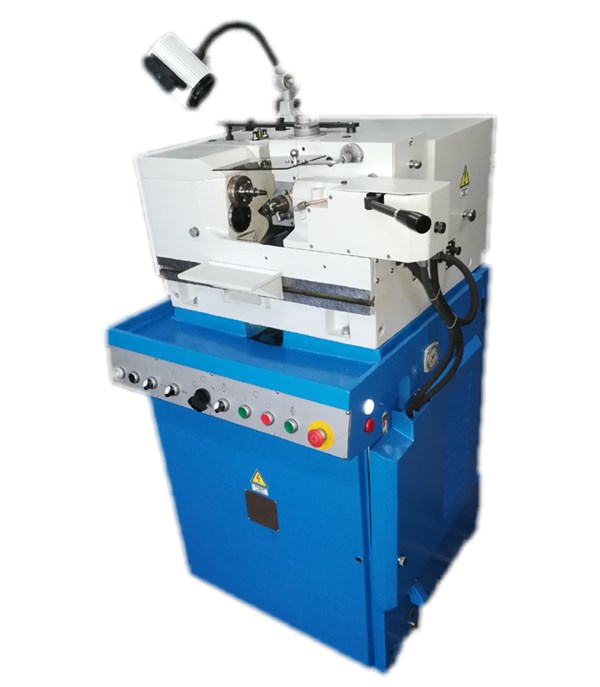

Зубообрабатывающие станки

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диаметр обрабатываемого изделия, мм при ручной установке заготовок:

- наибольший:

50

- наименьший:

3

Пределы длин устанавливаемого изделия, мм

1...80

Длина фрезерования, мм

45

Число зубьев:

- наибольшее

200

- наименьшее:

10

Пределы диаметров устанавливаемых червячных фрез, мм

25...40

Посадочный диаметр инструментального шпинделя под отверстие червячной фрезы , мм

 13

Частота вращения шпинделя об./мин.

 320-5000

Пределы модулей нарезаемых зубчатых колес, мм

0,15...1

Пределы подач:

- осевых, мм/об:

1...0,063

- радиальных, мм/мин:

1,5...45

Пределы расстояния между осями фрезерного шпинделя и шпинделя изделия , мм

 5-45

Наибольшее расстояние между торцами шпинделя изделия и пиноли ,мм

 105

Конусное отверстие в шпинделе изделия и пиноле

 Морзе 1

Степень точности изготовления прямозубых цил. зубчатых колес

5-6

Ra поверхности зубьев, не более, мкм

1,25

Мощность привода главного движения, кВт

1,1

Габаритные размеры, мм

850х900х1670

Масса, кг

600
